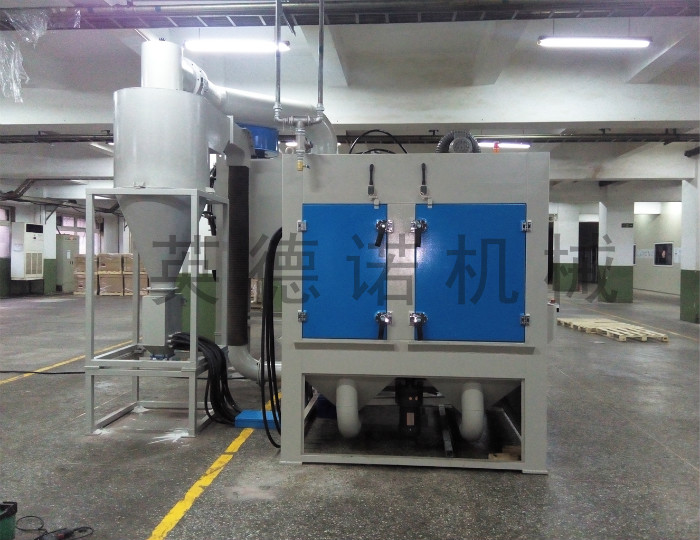

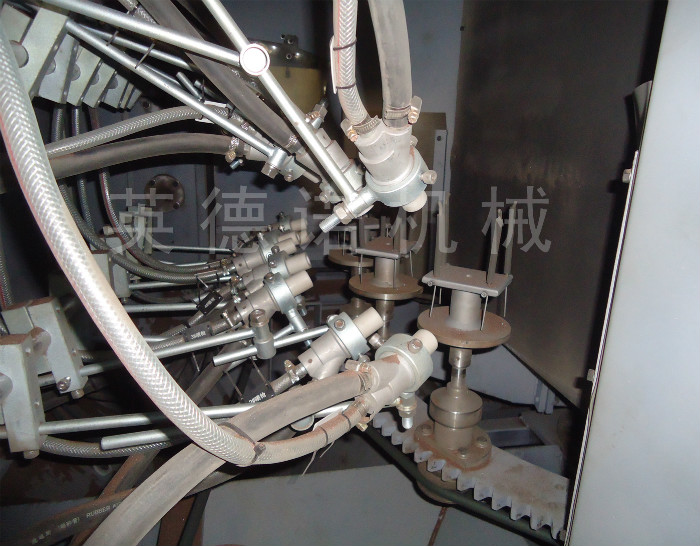

行星轉臺式噴丸機的關鍵部件是將工件旋轉的衛星工作臺與固定其的分度轉動的大轉臺。該設備設計的理念是在其他零件正在加工的同時可裝載和卸載新零件。盡管我們設計了類似于變速箱殼體等非對稱工件的行星轉臺式噴丸機,但它適合加工的還是小型對稱性工件。他的應用范圍包括從精密去毛刺到噴丸強化。 行星轉臺式噴丸機采用模塊式設計, 可以配備4、6、8、10 、12或16個行星式工作臺,全自動化操作。它可以與全自動上下料機械手或機器人配合使用實現自動裝載或卸載工件,在連續加工過程中形成完整的制造單元。
適用范圍
齒輪、發動機盤、曲軸、鍋、罐、剎車及離合器盤等
我們還為航空航天和汽車行業提供專業的高精度行星轉臺式噴丸機。這類設備可與機器人配合使用完成自動裝載和卸載,在連續加工中形成完整的制造單元。
技術參數
機型 | SSPTC 80100 | SWPT 10010 | SSPTC 12015 | SPPTMA 15020 | 備注 |
噴槍數量 | 2支 | 4支 | 8支 | 4支 | 根據加工工藝配置 |
回轉轉臺直徑 | Ф800mm | Ф1000mm | Ф1200mm | Ф1500mm | 根據工件規格定制 |
加工件直徑 | 100mm | 1000mm | 120mm | 150mm | |
轉臺定位精度 | ±0.5mm | ±2.0mm | ±2.0mm | ±2.0mm | 根據加工工藝定制 |
行星工作轉臺數量 | 4個 | 4個 | 8個 | 8個 | 根據工作效率定制 |
除塵器功率 | 3.0kw | 0.75kw | 5.5kw | 11kw | 根據磨料性質配置 |
壓縮空氣流量 | 3m3/min | 5m3/min | 9m3/min | 25m3/min | 根據噴嘴直徑配置 |
噴槍搖擺/升降機構 | * | * | * | 根據加工工藝配置 | |
丸料分選裝置 | 抽屜篩、振動篩、滾動篩、旋風分離器 | 根據加工工藝配置 | |||
噴砂方式 | 吸入式噴砂(S) 、壓入式噴砂(P) 、濕式噴砂(W) | 根據加工工藝配置 | |||
注明:備注項所列內容為選配項,訂購時需說明。
|
